射油器（汽輪機潤滑油箱射油器）

前言：

射油器是火電站汽輪機供油系統中關鍵的部件之一,它的功能是將小流量高壓油流放大成大流量低壓油流,供軸承潤滑及主油泵使用。射油器又叫射流泵。其原理是利用主油泵出口的壓力油通過噴嘴產生一高速油流,使油流周圍產生一負壓區以從油箱中吸人大量低壓油。此混合油流通過擴散器擴壓后達到一定的油壓和流量,以滿足軸承潤滑用油和主油泵吸入流量的要求。其優點是性能穩定,結構簡單,較廣泛應用于汽輪機供油系統中。由于各型號汽輪機,軸承潤滑需用的油量和油壓都不相同,因此每臺新型機組都要重新設計射油器.而射油器的性能直接影響汽輪機組的性能,如果射油器流量不足,則潤滑抽流量不足,將引起軸承瓦溫升高.燒瓦,轉子劃傷,打閘停機等重大事故,將給電廠造成嚴重的經濟損失。因此,研究射油器的設計計算方法,并進行部件試驗驗證射油器的性能,逐步提高射油器設計水平和制造水平。

射油器簡介：

射油器一般由噴嘴濾網、擴壓管、進油管等組成，并且安裝在主油泵進口前。當壓力油經過噴嘴高速噴出后，在噴口處形成真空，利用自由射流的卷吸作用，把油箱中的油帶入擴散管減速升壓后以一定的壓力排出。使得主油泵進口有一定的壓力，提高主油泵的工作可靠性。

因為射油器的動力油是高壓油，吸入油是無壓油，在射油器正常工作前動力油無法提供足夠動力，會從吸入口流出，且正常工作時吸入油需要埋入油面之下。因此為便于射油器安全穩定工作，減少系統管道設計，射油器均裝設在油箱內

射油器原理及作用：

利用少量的潤滑油作動力，吸入大量的油，以一定的壓力供潤滑系統和主油泵用油。射油器噴嘴進口和提供動力油的主油泵出口相連，高壓油以很高的速度離開噴嘴進入擴壓管，射油器噴嘴進口和提供動力油的主油泵出口相連，高壓油以很高的速度離開噴嘴進入擴壓管，射油器噴嘴進口和提供動力油的主油泵出口相連，高壓油以很高的速度離開噴嘴進入擴壓管，

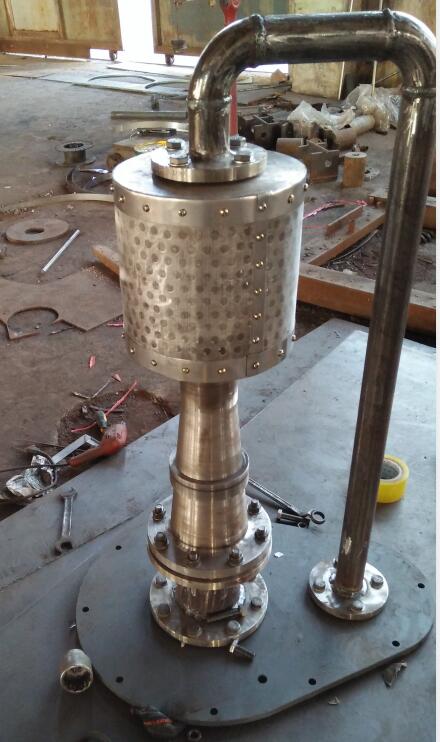

多孔射油器包括進油管、擴散管、出油管、多孔噴嘴、封閉套、止逆圓盤、擋板、進口濾網、四個導套和四個導柱，所述出油管的輸入端與擴散管的輸出端連接，擴散管的輸入端法蘭上沿同一圓周均布設有四個導向螺紋孔，擋板與擴散管的輸入端法蘭平行設置，擋板上沿同一圓周均布設有四個與導向螺紋孔一一正對的導向孔，封閉套設置在擋板與擴散管之間，且封閉套的前端與擴散管輸入端法蘭連接，封閉套的后端與擋板連接，封閉套與擴散管和擋板形成的腔體為吸入室，進口濾網設置在擋板的后端，四個導套均設置在進口濾網與擋板之間，且四個導套分別與四個導向孔一一對應，四個導柱均設置在吸入室中，且每個導柱的前端與導向螺紋孔螺紋連接，每個導柱的后端穿過導向孔與導套螺紋連接，所述多孔噴嘴設置在吸入室中，且多孔噴嘴的后部與擋板螺紋連接，多孔噴嘴的頭部設有數個噴口， 擋板上沿同一圓周均布設有8-12個吸入孔，止逆圓盤設置在吸入室中，止逆圓盤的中心處設有通孔，止逆圓盤依靠四個導向柱定位且套裝在多孔噴嘴上，通孔的內徑大于多孔噴嘴的外徑，通孔的內徑小于擋板上8-12個吸入孔的內切圓直徑，進油管的輸出端與多孔噴嘴的后部連通。本設備的優點是由于本設備將噴嘴設計為多孔噴嘴，增加了噴油的動能，使得射油器出口處流量增加，滿足了機組運行要求，同時也降低了油箱的噪音，多孔射油器在運行期間的噪音為85分貝以下，滿足國家電力行業的相關標準。本設備不僅將擴散管2下端與封閉套5和擋板7設計成封閉的吸入室11，同時止逆圓盤6也防止了動力油從多孔噴嘴4 泄露，使得射油器的效率有了較大的提高，總效率可達到18-25%。

射油器的安裝、檢修、維護與保養：

1.卸下緊固的螺栓，拆下進油管的噴嘴、油室和擴壓管?

2.清洗檢查上述部件，噴嘴及擴散管應光滑，無毛刺及嚴重的銹蝕，油室內無雜物。

3.拆前測量噴嘴到擴壓管的間距、唆嘴口直徑和擴散管喉部直徑，并做好記錄，保證以上原始尺寸。

4.回裝后螺栓應緊固可靠。
5.射油器的安裝好壞對性能的影響特別顯著，供油射油器及供潤滑油射油器在噴嘴安裝時，噴嘴架與進油管法蘭一定要擰緊，確保高壓油無泄漏。所有貼和面的平面度與光潔度要好。
6.當出廠后的射油器運到現場時，若不立即投入使用，需對射油器進行再次涂油封口保護，若到現場兩個月內未能安裝、充油，則安裝前，必須對射油器進行解體檢查，清除銹跡、臟物。在機組大修期間，需對射油器進行拆卸檢查，特別應對噴嘴進行檢查，其噴孔表面粗糙度應達到表面粗糙度（在取樣長度內輪廓偏距絕對值的算術平均值）Rα的上限值為3.2微米，如有拉痕或凹下部分，需更換。

射油器型號說明：
假設型號：
供油射油器型號：SYQ-I-1.96/0.098
供潤滑油射油器型號：SYQ-II-1.96/0.294
型號詳解：SYQ-表示射油器名稱，“I”表示供油射油器又稱一級射油器，“II”表示供潤滑油射油器又稱二級射油器，1.96表示設計入口壓力，0.098及0.294表示出口壓力。

射油器運行時可能發生的故障和解決方法：

射油器出力不足的原因：
1、射油器噴嘴喉部內孔表面光滑度不足：
若射油器噴嘴喉部內孔表面較為粗糙，就會增加流體流動阻力，影響射油器的工作特性，因此，需要將噴嘴內孔變得光滑，減小液體的流動阻力。

2、喉部直徑偏小：
射油器喉部直徑偏小，通流面積減小，影響射油器流量，可以通過擴大擴壓管喉部直徑，增加射油器的臨界流量，使射油器的工作點遠離臨界流量區，同時時性能曲線更加平緩。

射油器訂貨須知：
1.設計入口壓力多少？
2.工作油量？
3.吸油量？
4.出口油量？
5.出口壓力？
6.各接管口尺寸？
